博通发布3.5D XDSiP芯片封装：6000平方毫米庞然巨物

卡普 • • 产品 • 阅读 75

快科技12月8日消息，博通发布了全新打造的3.5D XDSiP封装平台，专门面向超高性能的AI、HPC处理器，最高支持6000平方毫米的芯片面积。

这相当于大约八颗NVIDIA Blackwell架构的下一代旗舰芯片GB202，后者面积为744平方毫米。

博通发布3.5D XDSiP芯片封装：6000平方毫米庞然巨物

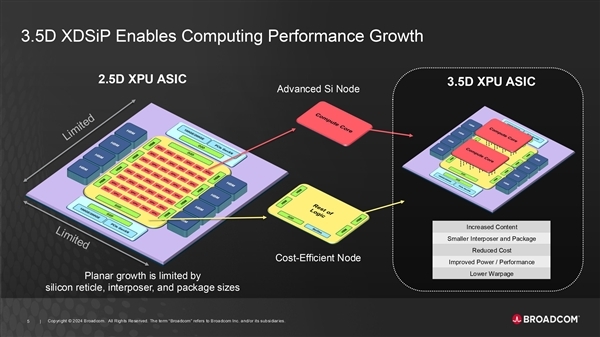

博通3.5D XDSiP使用了台积电的CoWoS-L封装技术，融合2.5D集成、3D封装，所以叫3.5D。

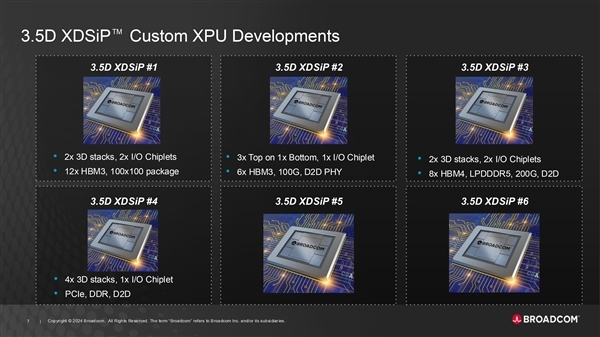

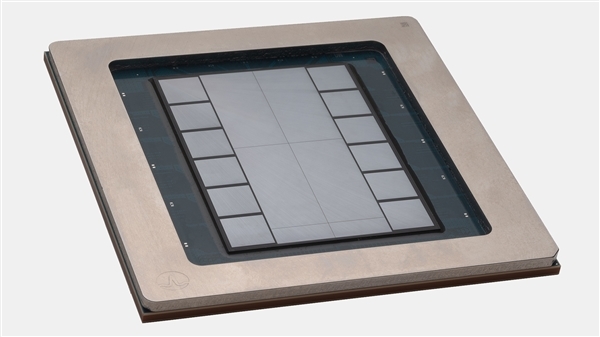

它可以将3D堆栈芯片、网络与I/O芯粒、HBM内存整合在一起，构成系统级封装(SiP)，最大中介层面积4719平方毫米，大约相当于光罩面积的5.5倍，还可以封装最多12颗HBM3或者HBM4高带宽内存芯片。

为了达成最高性能，博通建议分别设计不同的计算芯粒，然后采用F2F面对面的方法，借助混合铜键合(HCB)，将不同的芯粒堆叠在一起。

博通发布3.5D XDSiP芯片封装：6000平方毫米庞然巨物

博通发布3.5D XDSiP芯片封装：6000平方毫米庞然巨物

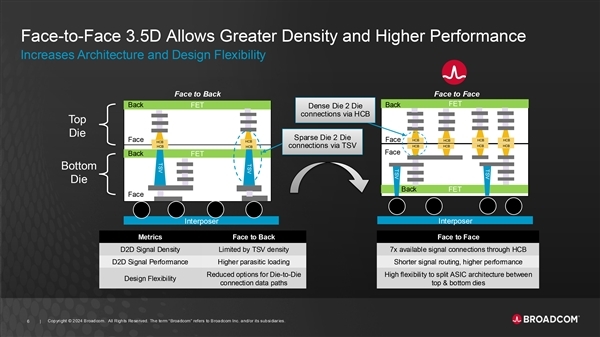

其中的关键在于使用无凸起HCB将上层Die与底层Die堆叠在一起，不再需要TSV硅通孔。

这么做的好处非常多：信号连接数量增加大约7倍，信号走线更短，互连功耗降低最多90％，最大化降低延迟，堆叠更加灵活。

博通发布3.5D XDSiP芯片封装：6000平方毫米庞然巨物

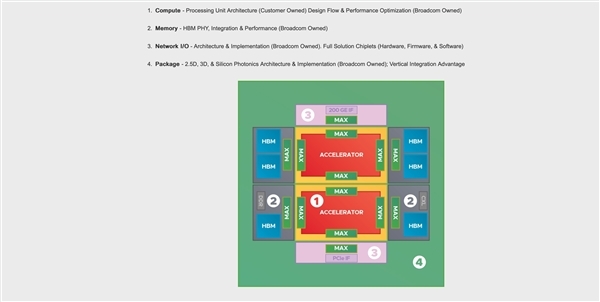

博通计划利用3.5D XDSiP封装为Google、Meta、OpenAI等设计定制化的AI/HPC处理器、ASIC芯片，并提供丰富的IP，包括HBM PHY、PCIe、GbE甚至是全套芯粒方案、硅光子技术。

这样一来，客户可以专心设计其处理器的最核心部分，即处理单元架构，无需考虑外围IP和封装。

博通预计首款产品将在2026年推出。

博通发布3.5D XDSiP芯片封装：6000平方毫米庞然巨物
