蘋果 iPhone 16 Pro 拆解解析：電池包裹、相機模組與 USB-C 改進

艾斯 • 2024年 9月 28日 pm3:53 • 手机 • 阅读 148

科技媒體 MacRumors 於近日報導，iFixit 團隊拆解了蘋果最新的 iPhone 16 Pro 和 iPhone 16 Pro Max，並提供了兩款機型內部設計與組裝細節的深入解析。此次拆解不僅展示了這些高端手機的電池結構，更揭露了相機模組、LiDAR 掃描儀與 USB-C 端口的設計改進。

Table of Contents

電池結構：傳統粘合劑與金屬包裹的差異

與 iPhone 16 和 iPhone 16 Plus 採用的新型電池拆卸方式不同，iPhone 16 Pro 和 iPhone 16 Pro Max 並未引入可以使用 9V 低壓電流進行電池粘合劑溶解的新技術。iPhone 16 和 16 Plus 的新方法使用離子液體電流來快速、安全地拆除電池，而 Pro 和 Pro Max 則依然採用傳統的拉伸釋放膠，這種方案雖然成熟但缺乏創新。

蘋果 iPhone 16 Pro 拆解解析：電池包裹、相機模組與 USB-C 改進

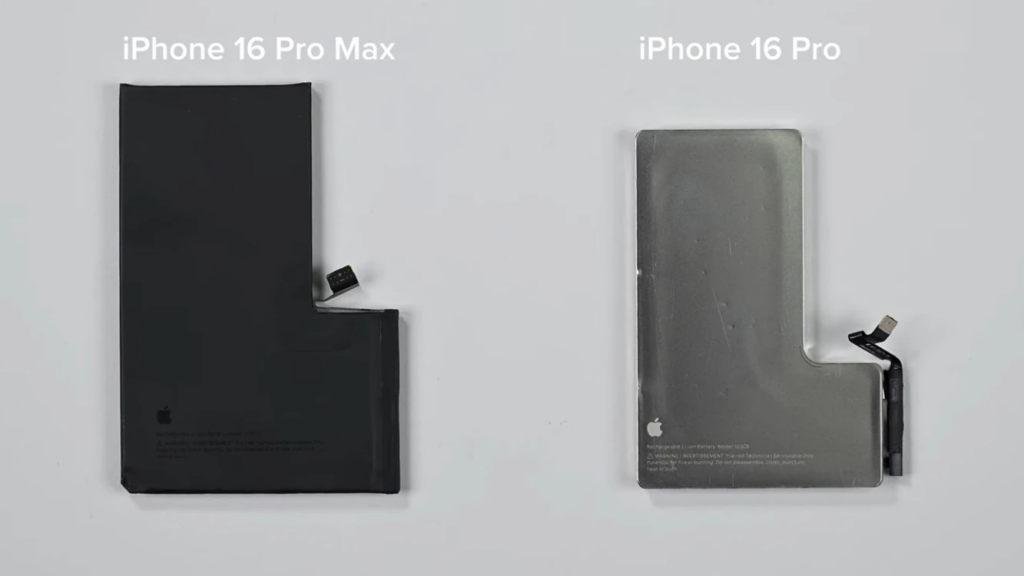

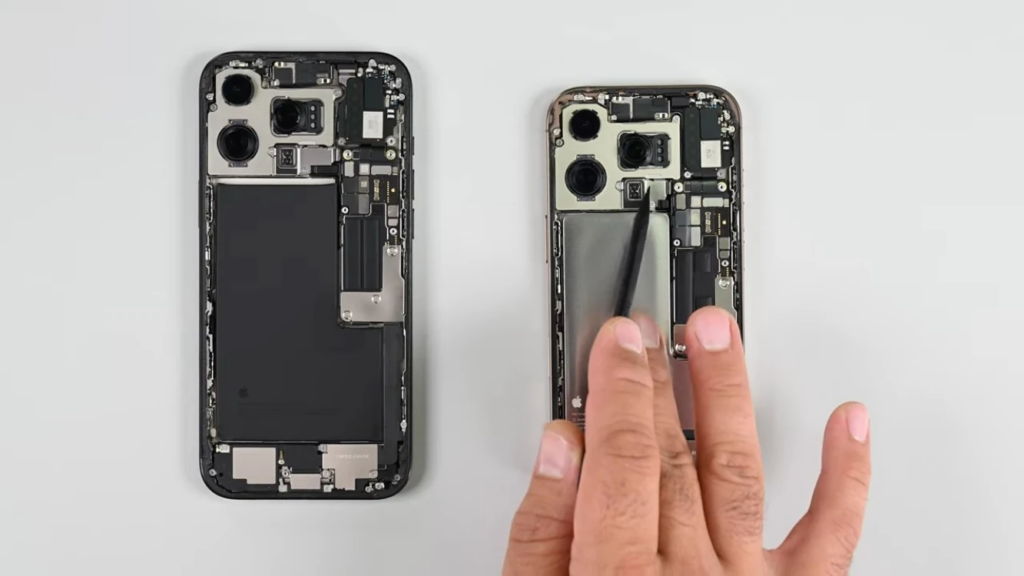

拆解過程中發現，iPhone 16 Pro 和 iPhone 16 以及 iPhone 16 Plus 一樣，其電池被包裹在金屬外殼中，這樣的設計在之前的 iPhone 機型中並不常見。然而，iPhone 16 Pro Max 的電池並未配備這種金屬包裹，iFixit 稱此設計選擇令人困惑，並未給出明確的解釋。

改進的 LiDAR 掃描儀位置

蘋果在 iPhone 16 Pro 系列中重新設計了 LiDAR 掃描儀的安裝位置，使其在維修時更加容易存取。相比之前的 iPhone Pro 機型，該掃描儀不再位於主相機模組下方，這樣的改進提高了掃描儀的維修便利性。

相機模組：不同長度的線纜與螺絲位置

雖然 iPhone 16 Pro 和 iPhone 16 Pro Max 的相機模組外觀幾乎相同，但內部的線纜長度不同，且螺絲位置也有所變化。這使得兩款機型的相機模組無法互換安裝，即便看似功能相同，依然有細微的設計差異。

mmWave 信號與設計影響

拆解還揭示了 iPhone 16 Pro 機型中的 mmWave 天線被移到了設備頂部的一個凹槽內，這樣的設計是為了騰出空間安裝全新相機控制按鈕。然而，由於 iPhone 16 Pro 系列使用的是鈦金屬邊框，iFixit 擔心該設計可能會對 mmWave 信號的傳輸效果產生負面影響。

USB-C 端口的拆卸優化

iFixit 對於 iPhone 16 Pro 系列的 USB-C 端口設計表示肯定，指出其拆卸過程「極大地簡化」，使得維修變得更加方便。然而，iFixit 也指出，蘋果目前並未對外提供可替換的 USB-C 端口，這意味著使用者如果需要維修此部分，仍需依賴蘋果官方的服務。

邏輯板設計改進

在設計方面，iPhone 16 Pro 系列的邏輯板能夠更容易地被拆除。用戶只需拆下上部的揚聲器組件，即可輕鬆拔出邏輯板。相比之前的設計，這一改進提高了維修效率，減少了拆解所需的步驟。

Qualcomm SDX71M Modem 的發現

拆解過程中，iFixit 還發現 iPhone 16 Pro 系列搭載的是 Qualcomm SDX71M Modem，這是一款針對 iPhone 16 Pro 系列客製化的版本。此前有傳聞稱，該機型會配備 Qualcomm X75 Modem，但最終發現並非如此。

維修得分

綜合考量 iPhone 16 Pro 和 iPhone 16 Pro Max 的設計變化、內部結構及零件的可替換性，iFixit 最終為 iPhone 16 Pro 系列打出了 7 分的可維修性評分（滿分 10 分）。這一評分反映出其內部設計的優化以及維修手冊的可獲取性，讓消費者在需要維修時更具便利。
